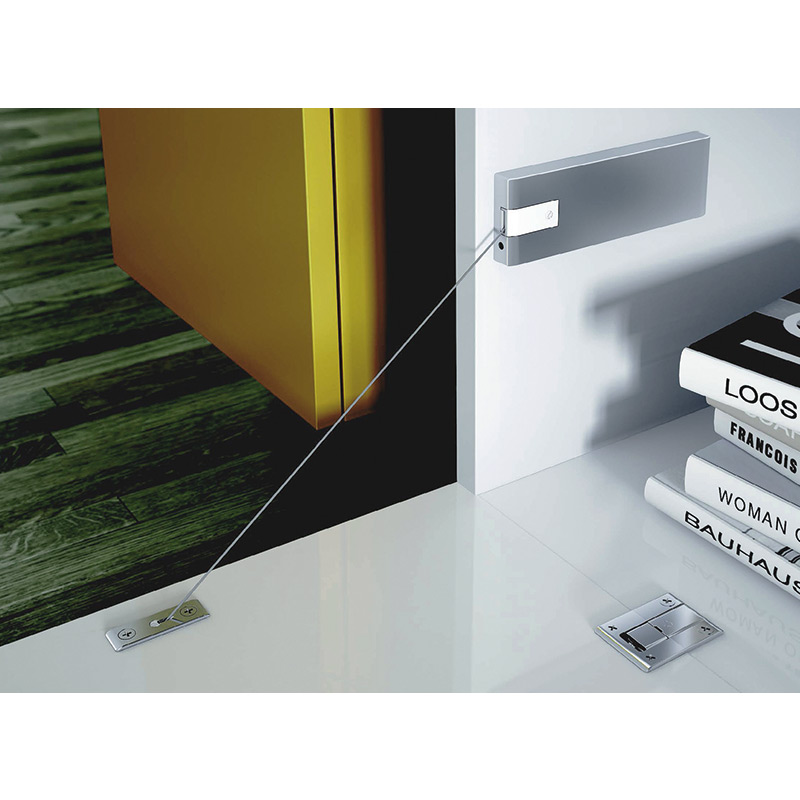

Compas pour abattant à cable

Ce mécanisme permet une ouverture amortie et une aide à la fermeture en fin de course.

Montage réversible.

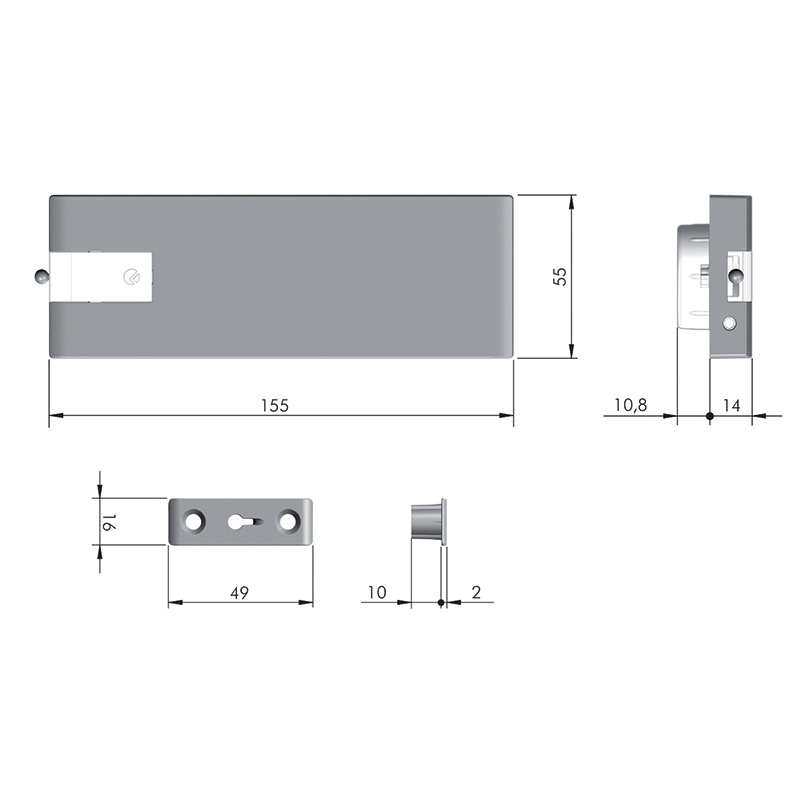

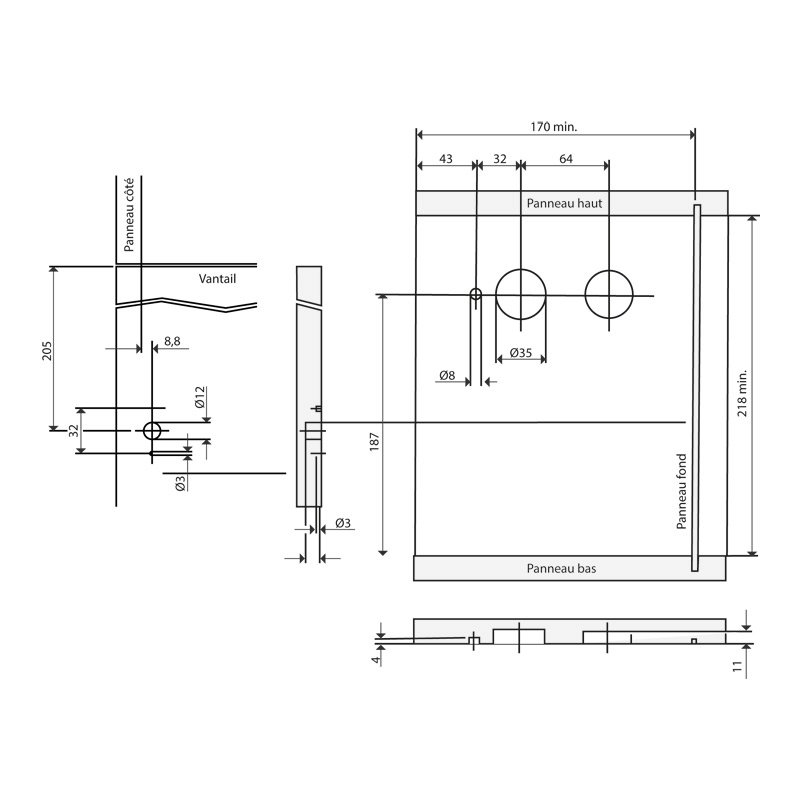

Pour la pose prévoir 2 perçages latéraux Ø 35mm, EA64 mm, profondeur 10,8mm.

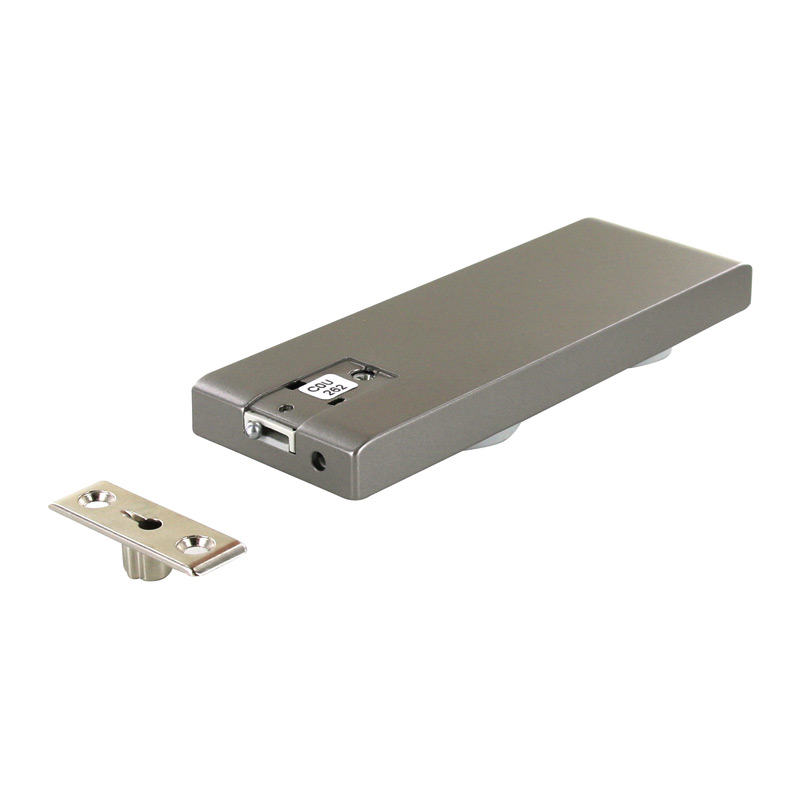

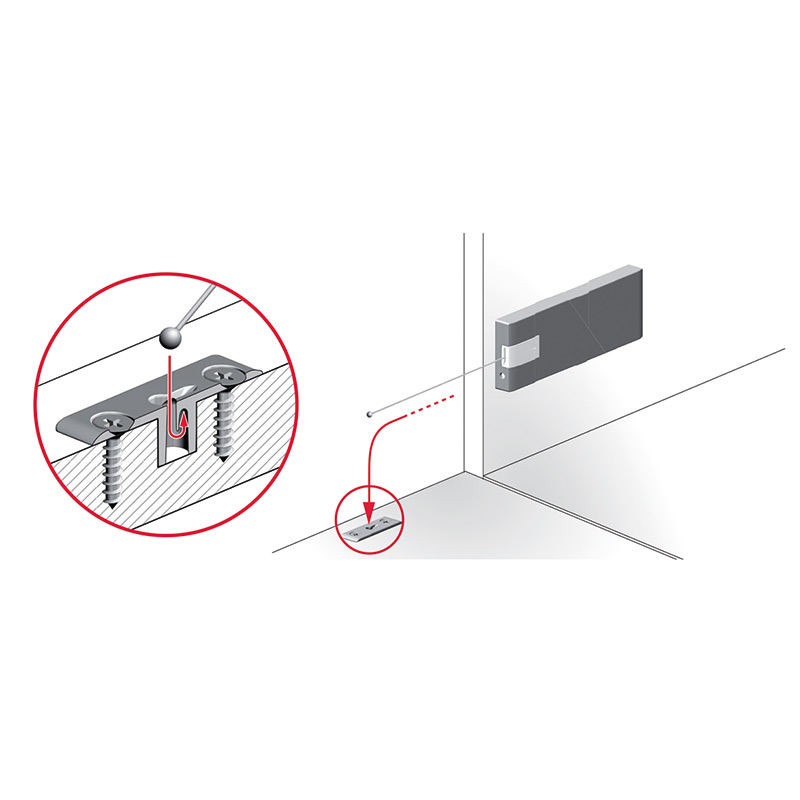

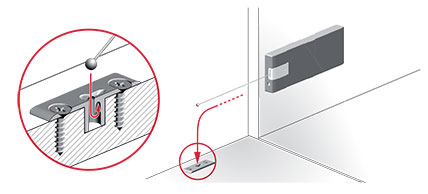

Livré avec une gâche rectangulaire fixation EA32, perçage Ø 12mm, profondeur 11mm.
Possibilité de poser 1 ou 2 compas suivant les dimensions et poids des vantaux.
Possibilité d’associer 2 compas de forces différentes pour optimiser un fonctionnement fluide et sans effort en ajustant au plus près.
L’ensemble de ces 4 compas permettent suivant la configuration appliquée d’articuler des vantaux hauteur 250 à 480 mm et de charge 1,75 kg à 8 kg*.
Pour un bon fonctionnement nous vous conseillons d’associer les charnières d’abattant rectangulaire Kimana. Les charnières classiques ou invisibles sont utilisables.

Exemples d’utilisations:
Pour 1 vantail hauteur 300 et charge de 2,25kg : Compas A262 x2
Pour 1 vantail hauteur 325 et charge de 3,50kg : Compas A262 x1 et N262 x1
Pour 1 vantail hauteur 350 et charge de 4kg : Compas N262 x1 et U262 x1
Pour 1 vantail hauteur 425 à 480 et charge de 5kg : Compas AL280 x2

*Pour plus d’information découvrir le tableau des applications possibles, sur notre site internet : www.qama.fr

Pour un choix plus précis, se reporter au configurateur ci-dessous :
http://software.italianaferramenta.it/new/link/
(ATTENTION : seul le décor T-met est stocké par QAMA)
